Un domaine d'application important de la maille tissée en acier inoxydable est l'industrie pétrochimique, ce type de maille tissée en acier inoxydable est un article standard de haute qualité, qui est très critique pour le contenu d'alliage de matière première du bénéficiaire, la précision du micron de la maille et l'élimination du fil cassé ou du double fil.
Les écrans font partie intégrante de la plupart des stratégies de contrôle du sable de fond de trou. Basé sur pores, il y a un écran pré-emballé, un écran en maille métallique enveloppé et extensible Écran. Les écrans de contrôle du sable sont des dispositifs de filtration ou de rétention mécaniques pour:
Assurer la rétention du sable du gravier et / ou du sable formatio.
Permettre le passage de fluides pendant le nettoyage, la production ou toute stimulation de puits activités, produits couverts: Écrans en fil métallique, écrans préemballés et grillage métallique Écrans.
Pour le tamis de sable, le maillage doit être conforme à la qualité Q1 pour le treillis métallique filtre, selon ISO 17824.2009.
Diamètres du matériau de base. Vérifiez que tous les fils répondent aux compositions chimiques conforme à la norme ASTM A580-14.
Le nombre de fils. Le tisserand doit vérifier une fois par rouleau de maître que le fil compte dans les directions chaîne et trame.
Inspection:
Nous effectuons les tests et / ou inspections suivants listés ci-dessous sur tissé engrener.
Inspection de la table lumineuse. Une inspection de la table lumineuse à 100% de la surface doit être réalisée selon la norme ASTM E 2016-15 et ISO 17824.
Test d'ouverture. Le test des billes de verre doit être effectué, une fois par maître rouleau. La procédure de test doit être effectuée si le client a ce personnalisé exigence.
Maille en acier inoxydable développée dans les années 1980.
Se compose d'un tuyau de base, d'une chemise de filtration en couches et d'un carénage extérieur.
Moins de dégradations se produisent lors de l'installation.
Résistance à la corrosion des mailles en acier inoxydable.
Une technique de soudage spéciale élimine le frittage coûteux; Média double couche et des pores uniformes améliorent les performances.
Spécification normale pour le tissage néerlandais
Échantillon de Whitehouse # | Type de tissage | Cible | Actural |
1 | Néerlandais ordinaire | 125 | 142 |
2 | 138 | ||
3 | 140 | ||
4 | 138 |
Échantillon de Whitehouse # | Type de tissage | Cible | Actural |
1 | Néerlandais ordinaire | 250 | 251 |
2 | 250 | ||
3 | 244 | ||
4 | 251 |
Échantillon de Whitehouse # | Type de tissage | Cible | Actural |
1 | Néerlandais ordinaire | 175 | 160 |
2 | 162 | ||
3 | 160 | ||
4 | 160 |
Échantillon de Whitehouse # | Type de tissage | Cible | Actural |
1 | Twill Dutch | 200 | 197 |
2 | 199 | ||
3 | 197 | ||
4 | 196 |

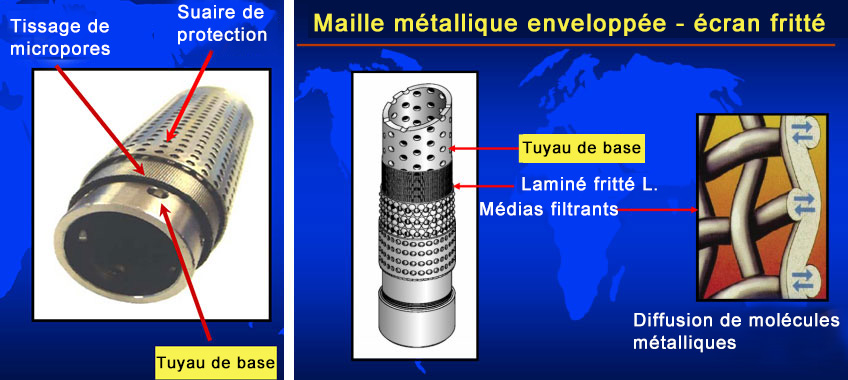

Maille en acier inoxydable fritté introduite dans les années 1990
Se compose d'un tuyau de base, d'une gaine en treillis métallique fritté multicouche et d'un carénage extérieur.
Résistance similaire à la dégradation et à la corrosion par rapport aux matériaux non frittés.
Grande précision de la taille des pores, même du sable de 100 um de diamètre peut être contrôlé.
Modèle de tissage de maille de filtre | Plain Square | Néerlandais ordinaire | ||||||||||
Support de motif de tissage d'écran | Plain Square | Plain Square | ||||||||||
Norminal Filter rating, micron | 140 | 175 | 200 | 250 | 300 | 400 | 50 | 80 | 95 | 125 | 175 | 250 |
Nombre de couches | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3 | 3 | 3 | 3 | 3 |
Pore min., Micron | 100 | 125 | 150 | 180 | 240 | 240 | 40 | 50 | 65 | 90 | 150 | 200 |
Pore max, micron | 175 | 225 | 250 | 320 | 380 | 400 | 70 | 100 | 120 | 150 | 250 | 300 |
Perméabilité à l'air min., Darcy | 600 | 600 | 600 | 700 | 700 | 700 | 320 | 325 | 400 | 400 | 450 | 400 |
Porosité min.,% | 58 | 58 | 58 | 58 | 57 | 57 | 58 | 60 | 58 | 53 | 54.8 | 52 |

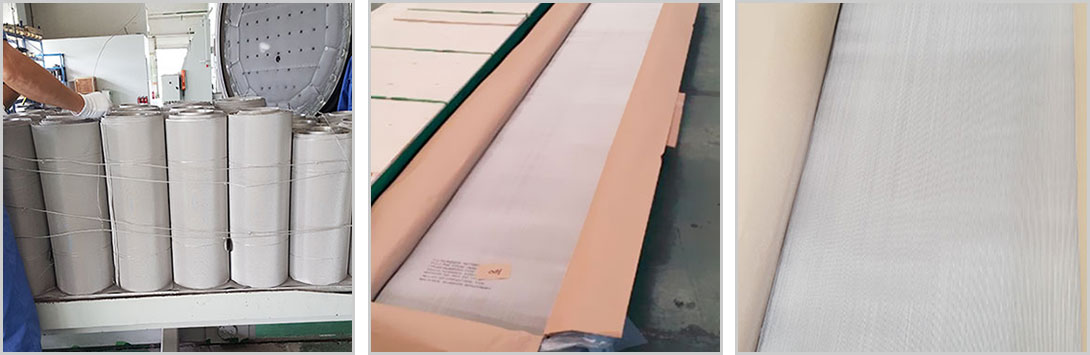

Jusqu'à présent, nous avons fabriqué et fourni des rouleaux de mailles comme articles majoritaires pour cet écran de sable, le tissage carré uni et à une seule couche néerlandais est bien développé.
Pour les panneaux maillés et les mailles avec condition de recuit, nous pourrions également en faire une exigence individuelle du client.
Filet ultra-mince | |||||
Nombre de mailles | Taille Aperature | Wire Dia. | Zone d'ouverture (%) | ||
pouce | mm | Pouce | mm | ||
16 × 16 | 0.0535 | 1.36 | 0.009 | 0.229 | 73.3 |
18 × 18 | 0.0466 | 1.18 | 0.009 | 0.229 | 70.2 |
24 × 24 | 0.0342 | 0.869 | 0.0075 | 0.191 | 67.2 |
28 × 28 | 0.0282 | 0.716 | 0.0075 | 0.191 | 62.4 |
30 × 30 | 0.0268 | 0.681 | 0.0065 | 0.165 | 64.8 |
36 × 36 | 0.0213 | 0.541 | 0.0065 | 0.165 | 58.7 |
40 × 40 | 0.0185 | 0.47 | 0.0065 | 0.165 | 54.8 |
50 × 50 | 0.0145 | 0.368 | 0.0055 | 0.127 | 52.6 |
60 × 60 | 0.0122 | 0.31 | 0.0045 | 0.114 | 53.3 |
70 × 70 | 0.0106 | 0.269 | 0.0037 | 0.094 | 54.9 |
76 × 76 | 0.0095 | 0.241 | 0.0037 | 0.094 | 51.7 |
80 × 80 | 0.0088 | 0.224 | 0.0037 | 0.094 | 49.6 |
90 × 90 | 0.0076 | 0.193 | 0.0035 | 0.089 | 47.8 |
94 × 94 | 0.0071 | 0.18 | 0.0035 | 0.089 | 45 |
105 × 105 | 0.0065 | 0.165 | 0.003 | 0.076 | 46.9 |
120 × 120 | 0.0058 | 0.147 | 0.0025 | 0.064 | 47.3 |
165 × 165 | 0.0042 | 0.107 | 0.0019 | 0.048 | 47.1 |
200 × 200 | 0.0034 | 0.0864 | 0.0016 | 0.0406 | 46.2 |
230 × 230 | 0.0029 | 0.0737 | 0.0014 | 0.0356 | 46 |
Armure toile | |||||
Nombre de mailles | Wire Dia | Largeur d'ouverture | Espace ouvert | ||
Pouces | mm | Pouces | mm | % | |
1X1 | 0.157 | 4 | 0.84 | 21.4 | 71 |
4X4 | 0.063 | 1.6 | 0.187 | 4.75 | 56 |
8X8 | 0.043 | 1.1 | 0.08 | 2.08 | 42 |
10X10 | 0.039 | 1 | 0.06 | 1.54 | 36 |
12X12 | 0.023 | 0.584 | 0.06 | 1.52 | 51.8 |
14X14 | 0.023 | 0.584 | 0.048 | 1.22 | 45.2 |
16X16 | 0.018 | 0.457 | 0.0445 | 1.13 | 50.7 |
18X18 | 0.017 | 0.432 | 0.0386 | 0.98 | 48.3 |
20X20 | 0.016 | 0.406 | 0.034 | 0.86 | 46.2 |
24X24 | 0.014 | 0.356 | 0.0277 | 0.7 | 44.2 |
30X30 | 0.012 | 0.305 | 0.0213 | 0.54 | 40.8 |
35X35 | 0.011 | 0.279 | 0.0176 | 0.45 | 37.9 |
40X40 | 0.01 | 0.254 | 0.015 | 0.38 | 36 |
50X50 | 0.008 | 0.203 | 0.012 | 0.31 | 36 |
60X60 | 0.0075 | 0.19 | 0.0092 | 0.23 | 30.5 |
70X70 | 0.0065 | 0.165 | 0.0078 | 0.2 | 29.8 |
80X80 | 0.0055 | 0.14 | 0.007 | 0.18 | 31.4 |
100X100 | 0.0043 | 0.11 | 0.0055 | 0.14 | 32.15 |
120X120 | 0.0031 | 0.08 | 0.0046 | 0.132 | 38.77 |
150X150 | 0.026 | 0.06 | 0.0041 | 0.1041 | 37.4 |
180X180 | 0.002 | 0.05 | 0.0036 | 0.091 | 41.65 |
200X200 | 0.0021 | 0.05 | 0.0029 | 0.0737 | 35.49 |
250X250 | 0.0012 | 0.03 | 0.0028 | 0.0716 | 49.4 |
300X300 | 0.0012 | 0.03 | 0.00215 | 0.05467 | 41.67 |
325X325 | 0.0012 | 0.03 | 0.0019 | 0.0482 | 38.09 |
400X400 | 0.001 | 0.025 | 0.00152 | 0.0385 | 36.72 |
Tissage sergé | |||||
Nombre de mailles | Wire Dia | Largeur d'ouverture | Espace ouvert | ||
Pouces | mm | Pouces | mm | % | |
20 | 0.0236 | 0.6 | 0.02638 | 0.670 | 44.89 |
30 | 0.0177 | 0.45 | 0.01562 | 0.397 | 15.73 |
40 | 0.0118 | 0.3 | 0.01319 | 0.335 | 11.22 |
50 | 0.0098 | 0.25 | 0.01016 | 0.258 | 6.66 |
60 | 0.0094 | 0.24 | 0.00722 | 0.183 | 3.36 |
80 | 0.0071 | 0.18 | 0.00541 | 0.138 | 1.89 |
100 | 0.0059 | 0.15 | 0.00409 | 0.104 | 1.08 |
120 | 0.0047 | 0.12 | 0.00361 | 0.092 | 0.84 |
150 | 0.0031 | 0.08 | 0.00352 | 0.089 | 0.80 |
250 | 0.0016 | 0.04 | 0.00243 | 0.062 | 0.38 |
270 | 0.0016 | 0.04 | 0.00213 | 0.054 | 0.29 |
300 | 0.0016 | 0.04 | 0.00176 | 0.045 | 0.20 |
325 | 0.0014 | 0.035 | 0.00170 | 0.043 | 0.19 |
400 | 0.0012 | 0.03 | 0.00132 | 0.034 | 0.11 |
500 | 0.0010 | 0.025 | 0.00102 | 0.026 | 0.07 |
635 | 0.0008 | 0.02 | 0.00079 | 0.020 | 0.04 |
Armure toile | |||||
Nombre de distorsion | Nombre de trames | Fil de chaîne | Fil de trame | Norminal (micron) | Gamme absolue |
8 | 85 | 0.43 | 0.32 | 250 | 225-260 |
12 | 64 | 0.58 | 0.4 | 300 | 260-280 |
12 | 72 | 0.4 | 0.38 | 300 | 260-280 |
16 | 80 | 0.43 | 0.34 | 200 | 210-230 |
24 | 110 | 0.355 | 0.25 | 120 | 112-125 |
30 | 150 | 0.23 | 0.18 | 90 | 90-105 |
40 | 200 | 0.18 | 0.14 | 70 | 70-75 |
50 | 250 | 0.14 | 0.114 | 60 | 56-63 |
80 | 400 | 0.125 | 0.071 | 40 | 40-45 |
